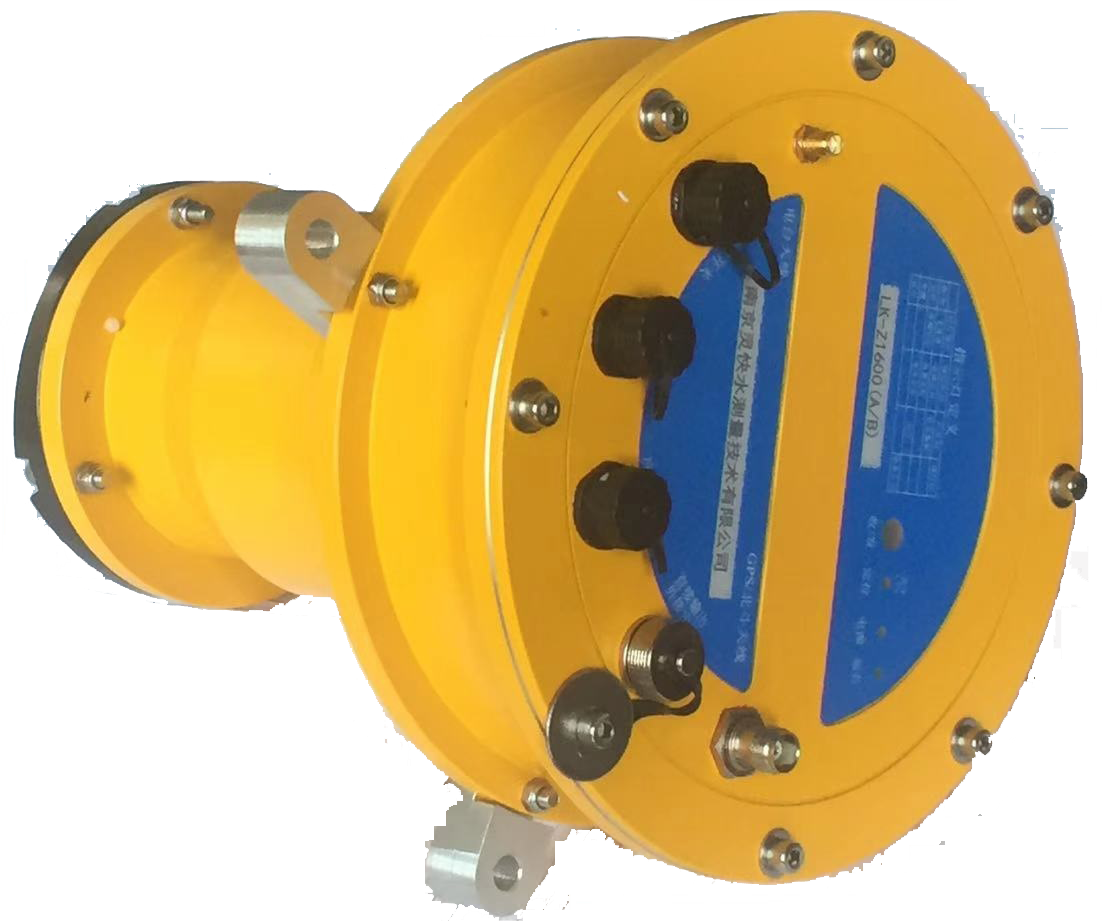

走航式多普勒流速剖面仪(ADCP)

简要描述:LY-P2000型中间带测深波束数字智能双频调频型(相控阵法)走航式声学多普勒流速流量剖面仪(ADCP)能够实时监测计算河流、河口、天然溪流和人工渠道局部流量和总流量的多频调频走航式测量系统,可用于实时监测流速流量以及离线数据显示分析。

  • 产品型号:LY-P2000型
  • 产品产地:
  • 更新时间:2023-11-27
  • 访  问  量:4641

详细介绍

智能多频调频系列走航式ADCP

    产品特点


系统技术特点:吸收引进国内外多项先进技术,集成、开发、研制符合中国国情(各地区水体,各类不同含沙量,浑浊度河道)的走航式流量系统;

声学传感器双频流速测量:河道多层三维流速测量采用双频差分、高速切换测量方法;

声学系统特点:双频测速传感器与中央垂直测深传感器无缝连接;

声学传感器超低盲区设计工艺:无论声学传感器频率大小(600KHZ以上)盲区均小于7厘米

高速信号处理模块:采用带高速“傅立叶” 功能DSP芯片TMS320VC54系列,达到真正的多目标快速跟踪与数据处理能力;

自研软件:开发简便灵活符合中国用户需求的走航式测量软件,软件操作简便,4大步即可完成测量过程;

系统组合:多种配套附件灵活组合,同时可为各种用户定制特殊要求系统;

独特供电系统:内置锂电池供电,同时配应急电源接口,解决野外应急或长时间供电问题;


GPS及北斗定位及测速信号合成:独特的内置方式接入合成,也可采用外接各类型其它用户已有产品;

外接罗经配置:解决大型测量船体对内置磁罗经的影响;

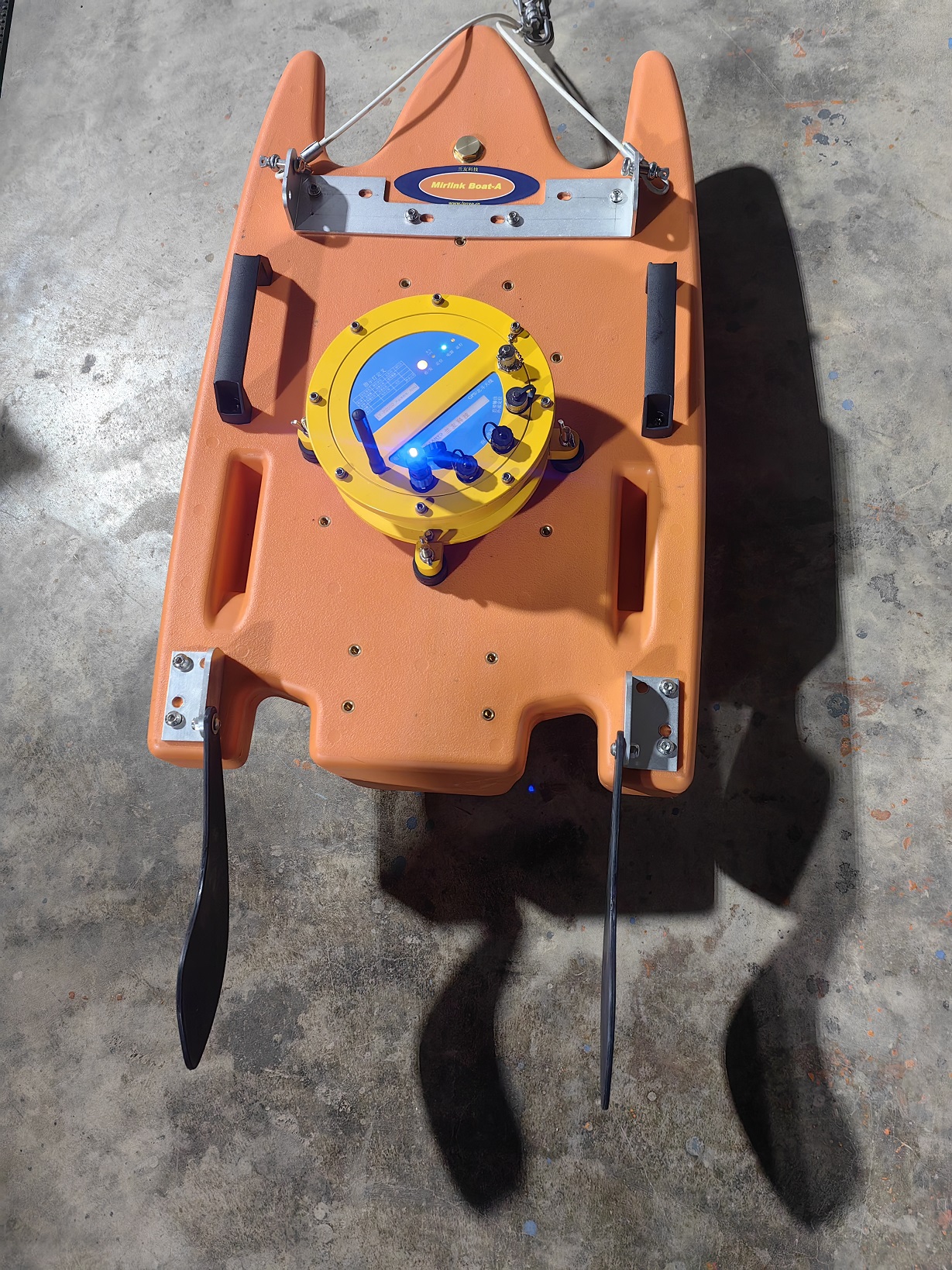

测量载体的多样性:系统配有“万用”转接法兰盘,方便灵活与各类三体船、遥控船连接;

重量轻:自主产权的走航式测量系统是目前市场上体积最小、重量最轻的,方便野外携带;






A型---确保20米水深范围高精度多频测量;B型---确保80米水深范围高精度多频测量;


    产品主要技术参数


型号LY-P2000ALY-P2000B
频率1.6 MHz、2 MHz、0.6MHz及自动宽频调整
600KHz﹑700KHz、500KHz及自动宽频调整
中央独立波束频率0.5~0.6 MHz
0.5~0.6 MHz
盲区0.07m0.10m
流速剖面量程0.2~25 m0.2~80 m
典型功耗0.9w0.8w
最大功率传输20w100w
水面下流量流速分层

水深<1米46层;水深>1米160层,可根据实际水深自动选择单元数

标配170个单元(可选配210单元),可根据实际水深自动选择单元数

单元尺寸

水深>1米时单元尺寸0.125m~1m;

水深<1.0米时最小单元尺寸0.025m。

水深>5米时单元尺寸0.5m~4m;

水深<5米时最小单元尺寸0.02m~0.1m。
传感器9波束(2组不同频率测速,1个中央垂直测深)
9波束(2组不同频率测速,1个中央垂直测深)
波束角流速波束22°,波束开角1.4°流速波束22°,波束开角1.4°
通讯RS232或RS422,配接无线电台或蓝牙
RS232或RS422,配接无线电台或蓝牙
内部存储卡8G、16G、1T等多种规格可选
8G、16G、1T等多种规格可选
底跟踪最大深度(垂直波束)35 m(100 m)
100m(100m)
最小深度
0.1m0.2m
精度1%±1mm/s
1%±1mm/s
罗经测量范围360°     精度:±2o
测量范围360°     精度:±2o
倾斜计±0.5o至±15o
±0.5o至±15o
温度:自动或手动修正精密度±0.01℃  量程-5oC~45℃
精密度±0.01℃  量程-5oC~45℃
主机尺寸210mm长度*126mm直径210mm长度*139mm直径
机身重量(水中)3.2kg(1.4kg)3.6kg(1.6g)
机身防护等级IP67
IP67
控制软件

 数据处理终端安装具有自主知识产权的测流软件,

多点触控屏续航时间不小于8小时,存储容量1TB,

Type-C 通用充电及数据接口,支持快速充电。

 数据处理终端安装具有自主知识产权的测流软件,

多点触控屏续航时间不小于8小时,存储容量1TB,

Type-C 通用充电及数据接口,支持快速充电。
